Въведение на продукта:

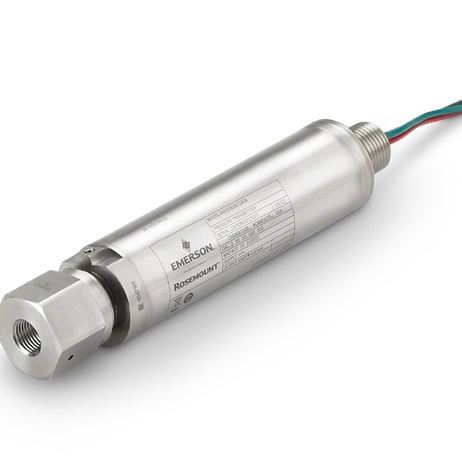

Идеален за приложения за монтиране на панел, Rosemount 4600 предавател за налягане на нефт и газ осигурява надеждно, индустрията - стандартна производителност. Този предавател на налягането е в състояние да измерва оценките на високо налягане до 20000 psi (1379 бара) и предлага диапазон до 40: 1 за повишена гъвкавост. Освен това, това устройство разполага с компактен, лек дизайн с изцяло - заварена конструкция от неръждаема стомана, осигуряваща стабилно и стабилно решение, което издържа на сурова среда.
Функция на продукта:
- Измерва оценките на високо налягане до 20000 psi (1379 бара) за стабилно и надеждно решение
- Компактен, лек дизайн е идеален за приложения за монтиране на панел
- Всички - Заварена конструкция от неръждаема стомана увеличава максимално надеждността в тежки среди
- До 40: 1 обхващането увеличава гъвкавостта на приложението
- Инсталираната стабилност от ± 0,25% от URL за до 5 години минимизира разходите за поддръжка и подобрява ефективността
Параметър на продукта:
Модел
|
Код |
Описание |
| 4600 | Предавател за налягане на нефт и газ |
Тип налягане
|
Код |
Описание |
| G | Запечатан габарит |
| A | Абсолютен |
|
Код |
Описание |
|
2 |
0-20 до 0-150 psi |
|
4 |
0-125 до 0-5 000 psi |
|
5 |
0-330 до 0-10 000 psi |
|
6 |
0-660 до 0-20 000 psi (наличен само с H11) |
lsolating Diamaphragm/Materials Materials
Материали за строителство отговарят на препоръки за NACE® MR0175/1S 0 15156 За производствена среда на кисело масло, околната среда се прилагат за определени материали, консултирайте се с най -новия стандарт за детайли, избрани материали също отговарят на NACE MR0103 за среда за рафиниране.
|
Код |
Описание |
|
2 |
316L SST |
|
3 |
Сплав C-276 |
Сертификати за продукти
|
Код |
Описание |
|
E1 |
Atex FlameProof |
|
I1 |
ATEX Вътрешна безопасност |
|
N1 |
Atex тип n |
|
Nd |
Atex прах lgnition - доказателство |
|
E2 |
Inmetro Flameproof |
|
E5 |
FM одобрение на експлозия |
|
I5 |
FM одобрение Вътрешна безопасност, Non - incendive |
|
K5 |
FM одобрение на експлозия, вътрешна безопасност, non - incendive (комбинация от E5 и 15) |
|
E6 |
CSA ExplosionProof, Division 2 |
|
I6 |
CSA присъща безопасност |
|
K6 |
CSA експлозионна, вътрешна безопасност, разделение 2 (комбинация от E6 и 16) |
|
E7 |
IECEX FLAMEPROOF, прах lgnition - доказателство |
|
Ем |
Технически регулации Митнически съюз (EAC) Пламник |
|
Im |
Технически разпоредби Митнически съюз (EAC) Вътрешна безопасност |
|
Км |
Митнически съюз на техническата регулация (EAC) FlameProof и присъщата безопасност |
|
Ка |
Atex/Ca FlameProof и вътрешна безопасност (комбинация OFE1, 11, £ 6 и 16) |
|
Kb |
Одобрение на FM и CSA експлозионна и присъща безопасност (комбинация от E5, E6, 15 и 16) |
|
Kc |
Одобрение на FM и ATEX експлозионна и присъща безопасност (комбинация от E5, E1, 15 и 11) |
Сертификати за калибриране
|
Код |
Описание |
|
Q4 |
Сертификат за калибриране на данни, съответстващ на LS 0 104742.1 или en 10204 2.1 |
Сертификат за проследяване на материала
|
Код |
Описание |
|
Q8 |
Сертифициране на проследяване на материали за en 10204 3.1 b |
Размерени чертежи
Предавател с копланарен модул
Размерите са в инчове (милиметри).
Фигура 3: Обхват 2 и 4
А. Земя
Б. Електрическа връзка ½-14 NPT
В. Незадължителен заземен винт (опция за поръчка D4)
Г. Процесната връзка
Д. Незадължителен заземен винт (стандарт с опция T1)
Размерите са в инчове (милиметри).
Фигура 4: Обхват 5 и 6
А. Земя
Б. Електрическа връзка ½-14npt
В. Незадължителен заземен винт (опция за поръчка D4)
Г. Процесната връзка
Д. Незадължителен заземен винт (стандарт с опция T1)
Размерите са в инчове (милиметри).
